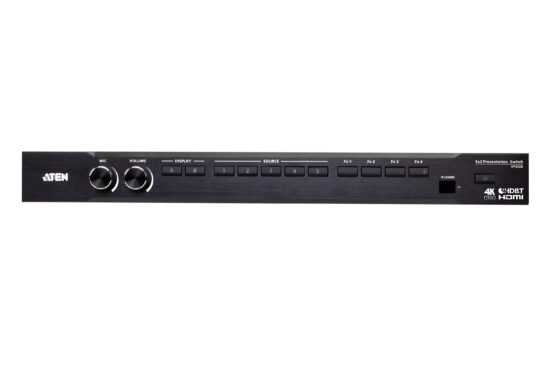

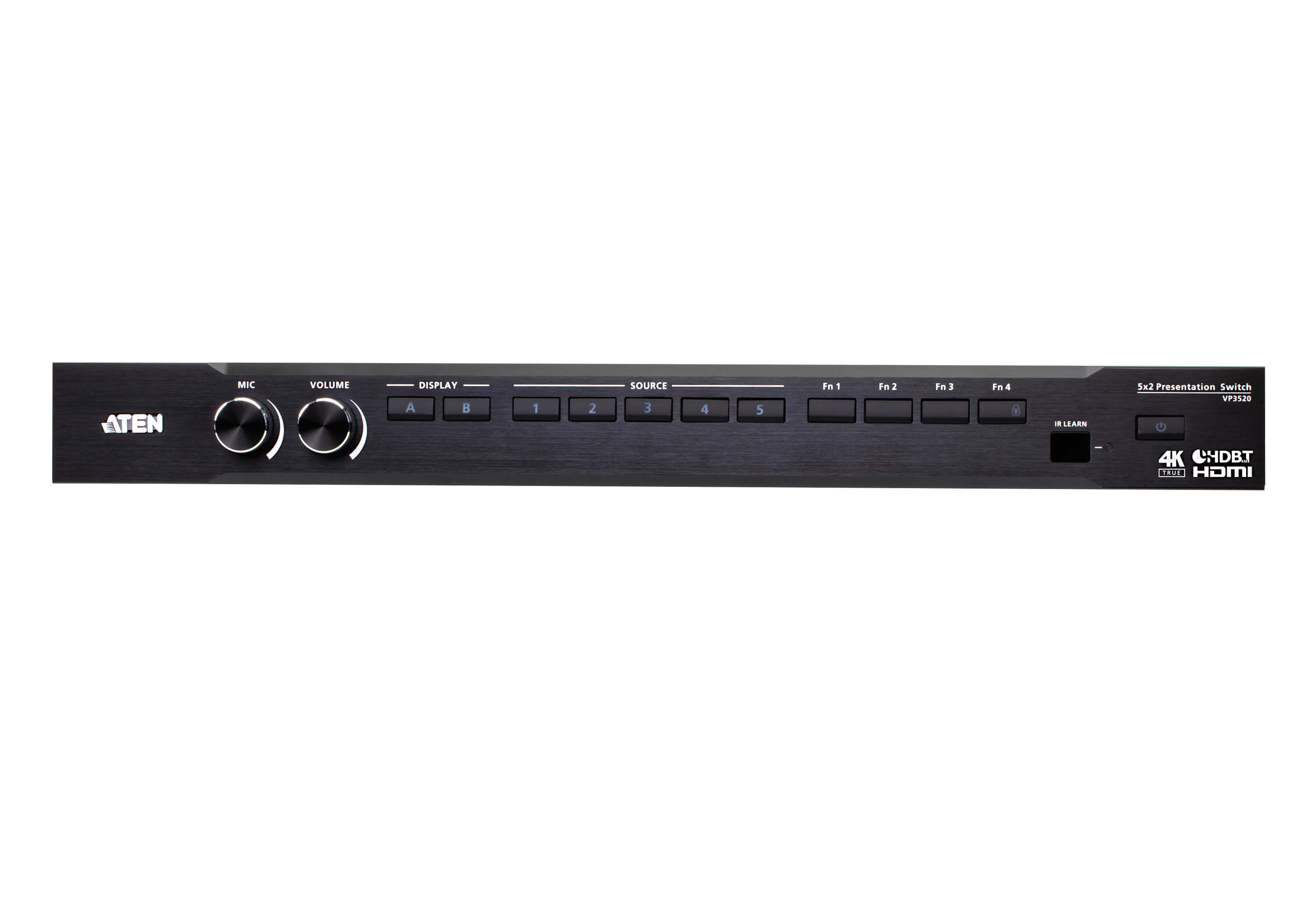

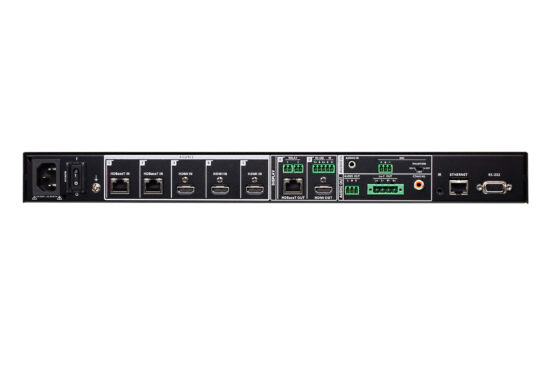

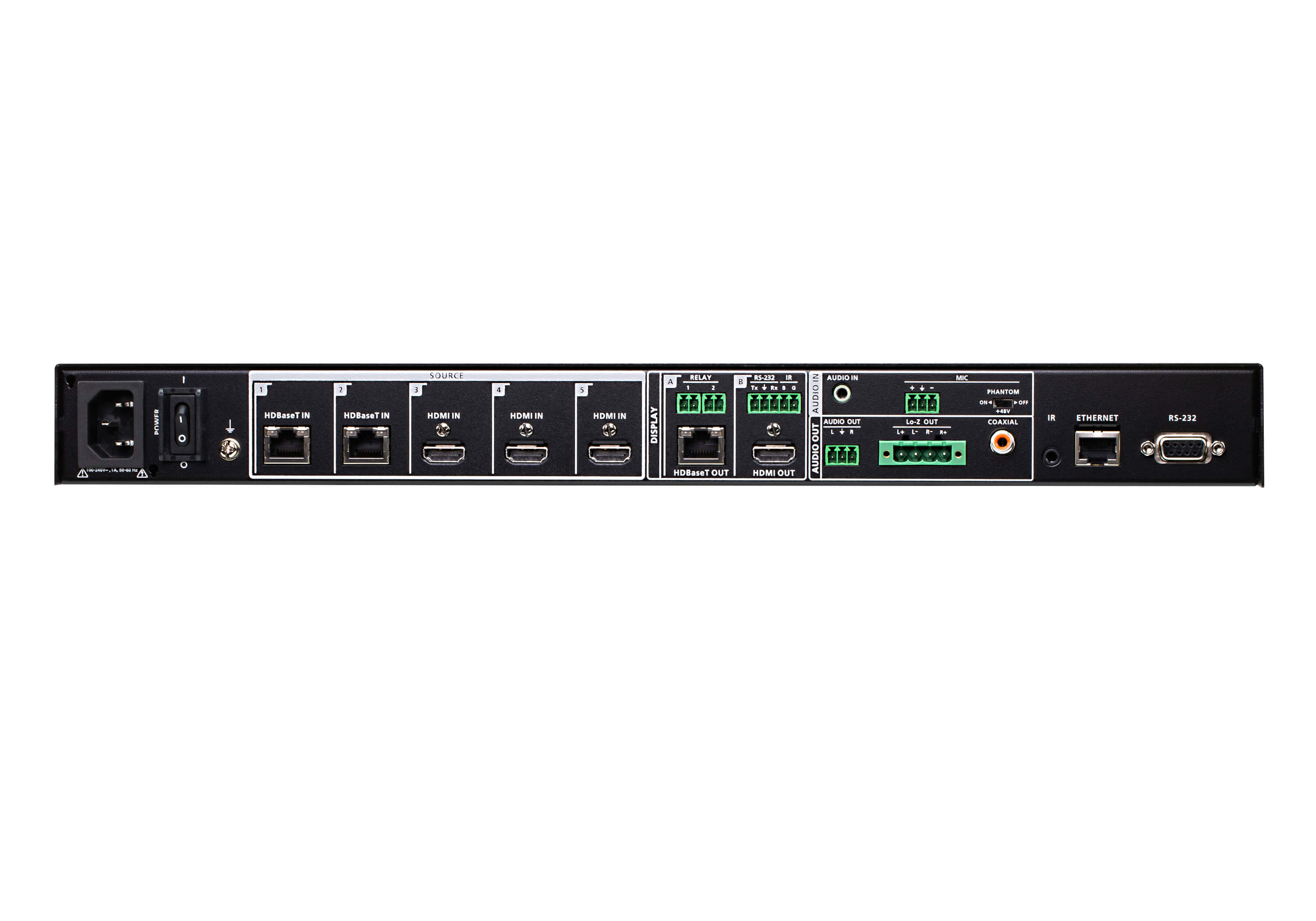

VP3520

Ключевые характеристики: Превосходное качество изображения – разрешение True 4K до 4096 x 2160 при 60 Гц (4:4:4) (HDMI) / 4096 x 2160 при 60 Гц (4:2:0) (HDBaseT) 4K-масштабатор – наличие функции масштабирования 4K-видео для преобразования входных разрешений в оптимальные разрешения экрана Автоматическое включение/выключение отображения – поддерживает управление отображением по интерфейсам CEC, ИК, RS-232, PJLink и управление экраном проектора через релейный порт Усилитель звука – 2 встроенных усилителя мощности по 10 Вт с выходами на динамики на разъемах клеммной колодки ОБЗОР Коммутатор для проведения презентаций VP3520 компании ATEN сочетает в себе множество функций — матричного видео-переключателя, 4K-масштабатора, HDBaseT-удлинителя и цифрового сигнального процессора звука, которые объединены в одно компактное устройство, легко устанавливаемое под столом или в монтажную стойку. Поддерживая разрешение изображения True 4K 4096 x 2160/3840 x 2160 при 60 Гц (4:4:4) и технологию HDR, бесшовный матричный презентационный коммутатор с функцией управления VP3520 гарантирует кристально чистое изображение на двух дисплеях. В коммутаторе VP3520 используется архитектура на основе FPGA-матрицы, благодаря которой поддерживается работа с разрешением 4K при 60 Гц, HDMI и HDCP 2.2, функция Seamless Switch™, а также обеспечивается непрерывность видеопотоков, возможность управления в реальном времени и стабильность передачи сигнала. Встроенный высокопроизводительный 4K-масштабатор легко преобразует различные входные разрешения в различные выходные разрешения экрана, обеспечивая наилучшее качество динамического и статического изображения на двух дисплеях. Благодаря функции извлечения звука, матричный презентационный коммутатор VP3520 позволяет организовать гибкую маршрутизацию звука, соответствуя требованиям различных применений. В простых конфигурациях оборудования звук, встроенный в HDMI-сигнал, можно выводить и переключать непосредственно на аудиосистеме устройства отображения. В более сложных конфигурациях HDMI-звук может быть извлечен и выведен на предпочитаемое Вами звуковое оборудование через линейный аудиовыход. Коммутатор VP3520 оснащен 5 цифровыми входами, а также раздельными одним HDBaseT-выход и одним True 4K HDMI-выходом, позволяет пользователям одновременно управлять двумя дисплеями и предназначен для повышения эффективности и усиления впечатления при проведении профессиональных презентаций. Наличие в коммутаторе VP3520 линейного стерео-выхода, коаксиального порта и 2 усилителей мощности по 10 Вт, предоставляет пользователям гибкость в использовании как активных, так и пассивных динамиков. Реализованная в коммутаторе VP3520 функция управления предлагает пользователям несколько вариантов использования, таких как кнопки на передней панели, ИК-пульт дистанционного управления, команды интерфейса RS-232 и работа через веб-интерфейс. Кроме того, коммутатор VP3520 позволяет управлять аудио/видео-устройствами, такими как телевизионные дисплеи, проекторы и мониторы. Он идеально подходит для любых конференц-залов и учебных заведений, включая комнаты для совещаний, классы, учебные залы или другие помещения для проведения презентаций, такие как выставочные галереи или отели. Комплектация 1x VP3520 5 x 2 True 4K бесшовный матричный презентационный коммутатор с функцией управления 1x ИК-приемник 1x ИК-пульт дистанционного управления 1x шнур питания 3x 2-полюсные клеммные колодки 3x 3-полюсные клеммные колодки 1x 4-полюсная клеммная колодка 1x комплект для монтажа в стойку 1x комплект подкладок под ножки (4 шт.) 1x руководство пользователя ОПИСАНИЕ Управление отображением Автоматическое включение/выключение отображения – поддерживает управление отображением по интерфейсам CEC, ИК, RS-232, PJLink и управление экраном проектора через релейный порт Гибкие методы управления – инициализируется при обнаружении источника сигнала или 4 функциональными клавишами на передней панели Матричная коммутация цифрового аудио-видео Поддержка 5 мультиформатных входов – 3 HDMI, 2 HDBaseT Наличие 1 выхода HDMI и 1 выхода HDBaseT Функция встраивания звука – стереозвук может быть встроен в выход на аудиосистеме устройства отображения или выводиться раздельно на линейный стереовыход и коаксиальный аудиовыход Функция извлечения звука – звук может быть извлечено из аудио HDMI/HDBaseT-потоков и выведен на линейный стереовыход Встроенный цифровой сигнальный процессора звука (DSP) – поддерживает вход микрофона с выбираемым фантомным питанием 48 В и позволяет микшировать вход микрофона с программным звуком и встраивать его в выход аудиосистемы устройства отображения Автоматически уменьшает программный звук при обнаружении сигнала микрофона Автоматическое переключение – автоматически обнаруживает и переключается на новый источник при его подсоединении Усилитель звука – 2 встроенных усилителя мощности по 10 Вт с выходами на динамики на разъемах клеммной колодки Поддержка видео высокой четкости с оптимальным выводом Превосходное качество изображения – разрешение True 4K до 4096 x 2160 при 60 Гц (4:4:4) (HDMI) / 4096 x 2160 при 60 Гц (4:2:0) (HDBaseT) Поддержка 4K HDR 4K-масштабатор – наличие функции масштабирования 4K-видео для преобразования входных разрешений в оптимальные разрешения экрана Поддержка Seamless Switch™ – функция переключения с близкой к нулю задержкой, позволяющая обеспечить непрерывность видеопотоков, переключения в режиме реального времени и стабильную передачу сигналов Поддержка EDID Expert™, которая выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования наилучшего разрешения на всех подключенных устройствах Поддержка HDMI; совместимость с HDCP 2.2 Универсальная и оптимальная эксплуатация Несколько вариантов управления – гибкое управление с помощью кнопок на передней панели, ИК-пульта дистанционного управления, подключению по RS-232 и веб-интерфейса через Ethernet RS-232 и ИК-канал – позволяет управлять аудио/видео-устройством по HDBaseT-подключению без использования дополнительных кабелей Поддерживает режим ожидания и быстрого пробуждения для экономии энергии Поддержка Consumer Electronics Control (CEC) Расширение расстояния передачи по одному кабелю Поддержка технологии Power over HDBaseT (POH) – дистанционное питание осуществляется по существующему коммуникационному кабелю с возможностью выбора источника питания Передача на большие расстояния – передача цифрового аудио/видео сигнала, команд RS-232 и ИК-сигналов управления по кабелям Cat 6/6a или ATEN 2L-2910 Cat 6 на расстояние до 70 метров* через порт HDBaseT Out ________________ * Примечание: это достигается с помощью использования обоих портов HDBaseT (In и Out) коммутатора VP3520, каждый из которых расширяет расстояние передачи до 70 метров. ТОПОЛОГИЧЕСКИЕ СХЕМЫ
