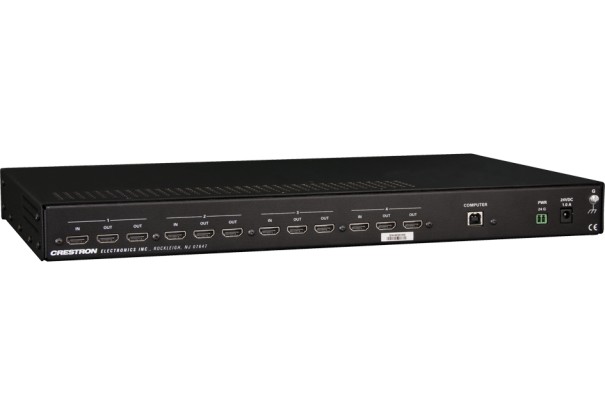

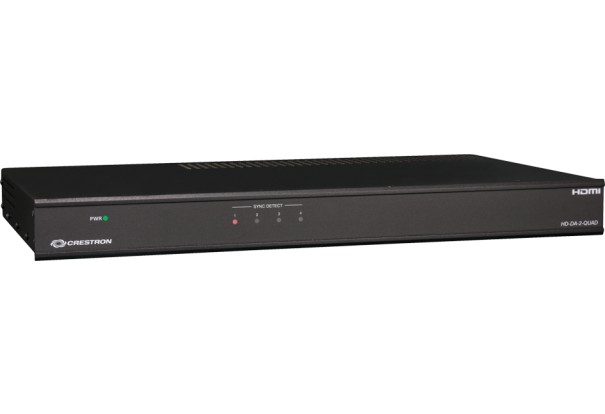

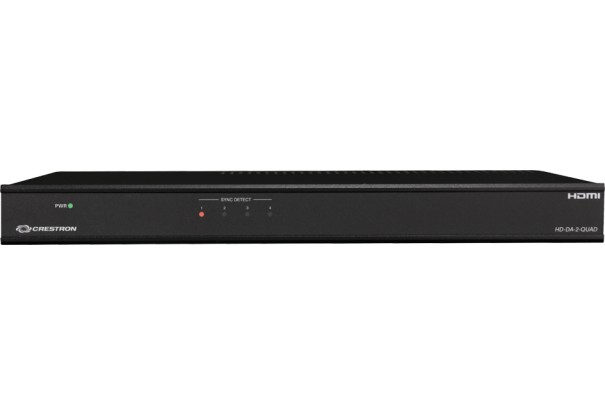

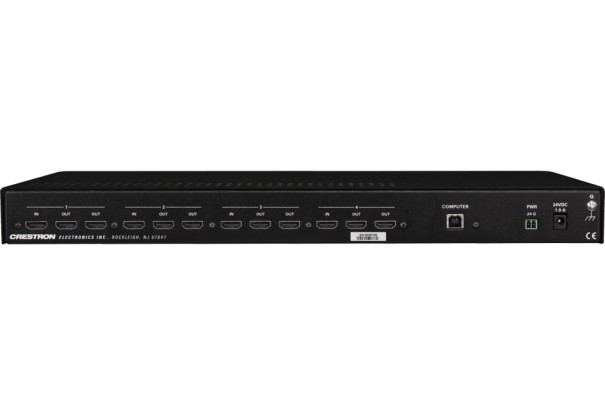

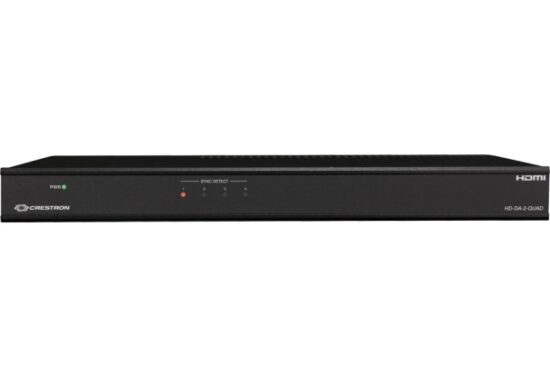

HD-DA-2-QUAD

Имеет четыре независимых HDMI ® разветвителя Осуществляет “сквозное” подключение звука для DVPHD Поддерживает 3D, Deep Color, и некомпрессированный линейный 7.1 PCM звук Пропускает EDID, CEC и HDCP Совместим с DVI и DisplyPort Multimode [1] Поддерживает разрешение видео до WUXGA 1920×1200 и HD 1080p60 На передней панели имеет индикаторы наличия видеосигнала на входах Управляет системой контроля за цифровыми правами HDCP всех подсоединенных устройств Производит автоматическое управление форматом АВ сигнала посредством EDID Не требует программирования или наличия системы управления Внешний источник электропитания входит в комплект Занимает один модуль в 19-дюймовой стойке HD-DA-2-QUAD, это одиночный монтируемый в стойку модуль, содержащий четыре независимых усилителя-разветвителя HDMI 1-в-2. Он предназначен для разделения до четырех сигналов HDMI, DVI или DisplayPort Multimode для подключения к отдельным дисплеям или процесорам и является идеальным решением для добавления сквозного подключения ко входам цифрового видео процессора Crestron DVPHD. HD-DA-2-QUAD поддерживает HDMI c HDCP, Deep Color и 3D, передает HD видео 1080p60, компьютерную графику WUXGA и многоканальный звук высокого разрешения. Совместимост с компьютерами Помимо возможности передачи широко распространенных форматов ТВ высокого разрешения, поддерживаемых HDMI, HD-DA-2-QUAD так же поддерживает компьютерные разрешения до WUXGA1920 x 1200 и совместим с компьютерными сигналами DVI и DisplayPort Multimode, с применением простого адаптера. [1] Управление форматами EDID В состав HDMI сигнала входит так называемый EDID (Расширеные Данные Идентификации Дисплея), которые генерируются дисплеем или звуковым процессором для идентификации впереди стоящего источника о форматах и возможностях. В ответ на эти данные, дисплей настраивает себя на наилучшее видео разрешение и формат звука, которые устраивают оба аппарата. Но когда вы разделяете выход источника на два отдельных устройства, как в случае с HD-DA-2-QUAD, становится непонятно кому следует отвечать источнику. И что если эти устройства не поддерживают одинаковые форматы? HD-DA-2-QUAD преодолевает конфиликты форматов путем определения оптимального видео разрешения, частоты кадров, глубины цвета и формата звука, подходящего всем устройствам. Отсюда нет беспорядка с индивидуальными настройками аппаратов или сложного программирования — HD-DA-2-QUAD автоматически управляет всем посредством EDID. Управление ключами HDCP Поддержкой HDCP, HD-DA-2-QUAD достигает совместимости со всеми настоящими и будущими сигналами высокого разрешения. HDCP (защита цифровых данных с высокой пропускной способностью) — это метод защиты цифровых прав, который используют телевизионные и кино студии для защиты от несанкционированного копирования. Для поддержки защищенных HDCP данных все аппараты в цепи должны быть HDCP совместимыми. Для налаживания HDCP связи между аппаратами, источник сигнала (например, плеер Blu-Ray Disc или ресивер ТВВЧ) генерирует “ключи” для подключенных устройств. Каждое HDMI устройство имеет ограничение количества поддерживаемых после себя устройств, определенное количеством имеемых ключей. К сожалению, это предел обычно не анонсируется производителем и подключение избыточного количества дисплеев или процессоров просто прекратит выдачу изображения без дополнительных уведомлений. Для избежания таких ситуаций, HD-DA-2-QUAD посредство ПО Crestron ToolBox™, может протестировать HDCP лимиты каждого HDMI устройства, позволяя инсталлятору сконфигурировать систему в обход любых ограничений или заменить определенные компоненты. Индикаторы наличия видеосигнала Для облегчения работы и поиска неисправностей, HD-DA-2-QUAD имеет на передней панели индивидуальные СИД определения наличия сигнала, давая ясную индикацию наличия цифрового сигнала на соответствующем входе. 1 — Для работы с сигналом DVI или DisplayPort Multimode, HDMI требует наличия соответствующего адаптера или интерфейсного кабеля. Интерфейсные кабели CBL-HD-DVI поставляются отдельно. Доступные модели HD-DA-2-QUAD Четыре HDMI ® усилителя с разветвителем 1-в-2 Принадлежности в комплекте PW-2420RU Внешний источник электропитания 24В постоянного тока, 2,0А, универсальный (1 штука в комплекте) Доступные принадлежности CBL-HD-LOCK Высокоскоростной HDMI ® кабель с защелкой CBL-HD Сертифицированный Crestron ® HDMI ® кабель CBL-HD-DVI Сертифицированный Crestron ® HDMI ® — DVI кабель DMCI Шасси для карты DigitalMedia™ HD-EXT1-C Удлиннитель HDMI ® по экранированной витой паре HD-EXT2-C Удлиннитель HDMI ® по экранированной витой паре HD-TX1-F Передатчик HDMI ® по оптическому кабелю HD-RX1-F Приемник HDMI ® по оптическому кабелю HD-TX3-F Передатчик HDMI ® по оптическому кабелю HD-RX3-F Приемник HDMI ® по оптическому кабелю
