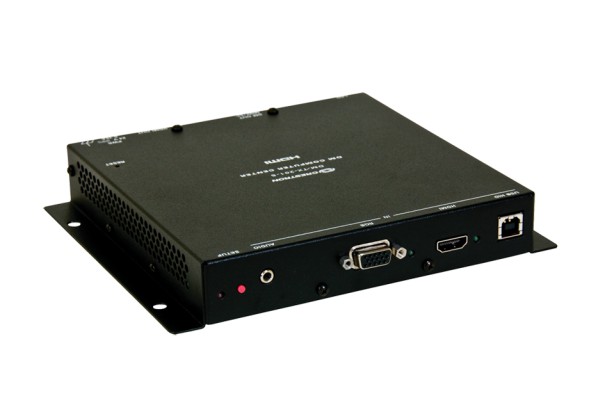

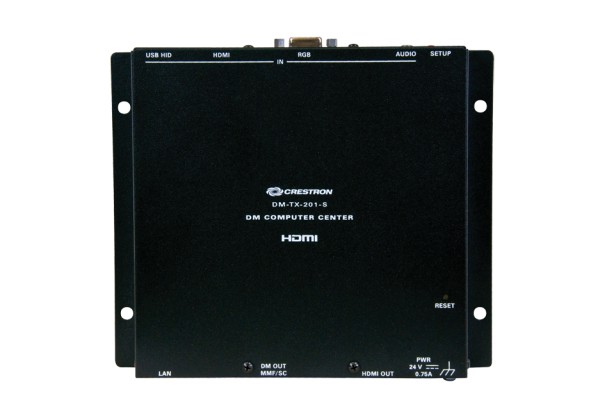

DM-TX-201-S

DM-TX-201-S предлагает простой интерфейс для компьютеров и АВ источников высокой четкости в составе законченной системы Crestron ® DigitalMedia™. Благодаря компактному, тонкому дизайну, его легко разместить под конференц столом, внутри трибуны или стойки с оборудованием или практически в любом месте зала заседаний, класса, аудитории или дома.Он работает как передатчик DM8G ® Fiber и коммутатор с HDMI ® , VGA и аналоговыми звуковыми входами, вместе с портами Ethernet и USB HID в качестве всеобъемлющего решения по подключениям. Он связан с головным устройством или местом расположения дисплея одним волокном многомодового оптического кабеля [1] . DigitalMedia 8G™ Fiber Являясь лидером в технологиях HDMI и систем управления, Crestron создал DigitalMedia (DM ® ) в качестве первой полной системы распределения АВ с целью поднять HDMI на более высокий уровень. DigitalMedia допускает распределение практически любого сочетания HDMI и других источников по дому, офису, школе или практически по любому предприятию. Последнее поколение DM носит название DigitalMedia 8G ® (DM 8G ® ). Спроектированная для сверх высокой полосы пропускания и невероятной масштабируемости, DM 8G предлагает истинно однокабельный транспорт для перемещения без потерь видео и звука высокой четкости, ЛВС и сигналов управления через кабель витой пары или оптоволокно. DM 8G Fiber использует многомодовое оптоволокно для передачи сигналов между зданиями и на отрезках превышающих возможности витой пары. DM 8G Fiber поддерживает некомпрессированные видео сигналы Full HD 1080p с 3D, Deep Color и HDCP, так же как и компьютерные сигналы до WUXGA. Звуковые возможности включают поддержку форматов звука высокой четкости 7.1, как например Dolby ® TrueHD и DTS-HD Master Audio™, а так же некомпрессированный линейный PCM. Все сигналы передаются по одному волокну многомодового оптического кабеля, поддерживая дистанции до 300 метров при использовании CresFiber ® 8G или до 150 метров при использовании другого многомодового оптического кабеля [1] . Интерфейс мультимедиа компьютера/АВ DM-TX-201-S осуществляет легкое переключение между двумя входами. Можно настроить автоматическое переключение между входами или управлять ими через систему управления Crestron.. Входы содержат: HDMI – цифровой мультимедиа вход для мобильных устройств, компьютеров и АВ источников с разрешением до HD 1080р60 и WUXGA. Так же поддерживает сигналы DVI и Dual-Mode DisplayPort при использовании соответствующего переходника или интерфейсного кабеля. [ 2] VGA – данный вход поддерживает аналоговые RGB сигналы разрешением до WUXGA 1920×1200, так же как и аналоговое видео до 1080p60 [3] . 3,5 мм вход аналогового стерео звукового сигнала служит для подключения несимметричного линейного источника или вывода на головные телефоны. Замечание: Возможность ответвления аналогового звукового сигнала позволяет использовать ввод аналогового звукового сигнала с любым видео входом. Одно волокно оптического кабеля соединяет DM-TX-201-S с коммутатором или приемником DM, передавая сигналы видео, звука, управления и локальной сети через простое оптическое соединение SC. [1,4] Используемый совместно с единственным приемником/комнатным контроллером DM 8G Fiber и возможной дополнительной системой управления Crestron, DM-TX-201-S является простым решением по удлинению компьютерного или АВ сигнала для одного дисплея. Будучи частью большой системы, использующей коммутатор DM-MD, несколько DM-TX-201-S могут быть размещены для раздачи сигнала с расположенных в разных местах нескольких источников на несколько дисплеев, расположенных в любом помещении по всему предприятию. Кроме выхода DM 8G Fiber, так же присутствует выход HDMI для подключения к местному HDMI или DVI монитору, делая ненужным дополнительный разветвитель или другое оборудование. Подключение к ЛВС Вместе с АВ высокой четкости и управлением, DigitalMedia так же содержит высокоскоростной Ethernet для полной передачи сигналов. DM-TX-201-S оснащен портом 10/100 Ethernet, предоставляя местному сетевому оборудованию удобное подключение к ЛВС. Удлинение сигналов USB DM-TX-201-S выступает в качестве универсального удлинителя клавиатуры/мышки, позволяя управлять подключенным компьютером (или другим ведущим USB HID оборудованием) с клавиатуры или мышки, расположенными на лекционной кафедре, конференц столе или в другом удаленном месте. Поддержку USB оборудования практически любого типа можно реализовать используя Модуль Удлинения USB по ЛВС USB-EXT-DM [4] . Встроенное СЕС управление оборудованием Основная задача системы управления Crestron, это предоставление абсолютно точного управления, незаметного для пользователя. DigitalMedia предлагает альтернативу общепринятым методам управления по ИК и RS-232 путем вложения в сигнал HDMI сигнала управления устройствами по протоколу CEC (Consumer Electronics Control — управление пользовательскими электронными устройствами). Благодаря связи с системой управления, DM-TX-201-S является шлюзом для управления оборудованием прямо через HDMI подключение, потенциально устраняя необходимость в использовании каких-либо выделенных кабелей управления и ИК-передатчиков. Компктный и универсальный DM-TX-201-S спроектирован для монтажа на плоскую поверхность или размещения на полке. Он достаточно компактен для скрытого размещения внутри трибуны или под столом и может быть даже закреплен к направляющей в стойке с оборудованием. Ряд индикаторов служит для облегчения настройки и поиска неисправностей. Цифровая модернизация устаревших систем DM-TX-201-S так же является совершенным преобразователем сигналов для интеграции DigitalMedia с аналоговыми системами типа MPS, QuickMedia ® и серией CEN-RGBHV.Простое подключение кабелем VGA HD15 выхода MPS системы ко входу DM-TX-201-S, позволяет преобразовать все RGB, компонентные, S-Video, композитные видео и звуковые входы MPS в DigitalMedia [3] . Аналоговый звуковой сигнал преобразуется подобным образом через несимметричный кабель стерео звука. HDMI вход DM-TX-201-S можно еще использовать для наращивания входных возможностей MPS системы для поддержки цифровых АВ источников. Передатчик DigitalMedia 8G™Fiber и мультимедиа интерфейс Встроенный АВ коммутатор 2х1 с автоматическим переключением и ответвлением аналогового звукового сигнала Технология QuickSwitch HD™ обеспечивает быстрое и надежное переключение Соединяется с коммутатором или приемником DM ® одним волокном многомодового оптического кабеля [1] Поддерживает дальность до 300 метров при использовании кабеля CresFiber ® 8G или до 150 метров при использовании другого многомодового оптоволокна [1] Содержит два входа HDMI ® 4K и один аналоговый VGA/video [3] Поддерживает так же источники DVI и Dual-Mode DisplayPort [2] Поддерживает видео сигнал с разрешением до Full HD 1080p Поддерживает компьютеры с разрешением до WUXGA Поддерживает Dolby Digital ® , DTS ® и некомпрессированный линейный РСМ звук 7.1 HDCP совместимый Оснащен входом линейного аналогового стерео звукового сигнала мини-TRS Оснащен местным выходом HDMI Определяет и сообщает подробную информацию о видео и звуковом сигналах Осуществляет автоматическую настройку форматов АВ сигналов посредством EDID Предоставляет подключение к ЛВС Допускает управление оборудованием посредством CEC и ЛВС Допускает удлинение USB HID сигналов для местного клмпьютера Совместим с Удлинителем USB по ЛВС [4] от Crestron ® Легко и просто устанавливается и диагностируется Тонкий дизайн для монтажа на поверхность Универсальный блок питания входит в комплект 1 — Максимальная длина подключения DigitalMedia 8G Fiber (DM 8G Fiber) составляет 300 метров при использовании многомодового оптического кабеля Crestron CRESFIBER8G или 150 метров при использовании Crestron CRESFIBER, Crestron CRESFIBER-SINGLE-SC или стороннего OM3 симплексного многомодового оптического кабеля. Подробные инструкции по компоновке систем см. в Руководстве по компоновке систем Crestron DigitalMedia (документ № 4546). Все провода и кабели приобретаются отдельно. 2 — Для передачи сигналов DVI или Dual-Mode DisplayPort через HDMI, необходим соответствующий адаптер или интерфейсный кабель. Интерфейсные кабели CBL-HD-DVI поставляются отдельно. 3 — В дополнение к VGA и RGB, VGA вход принимает компонентные, композитные и S-Video сигналы при использовании соответствующего переходника (в комплект не входит) или через прямую связь с продуктами Crestron серии MPS. Однако, определение наличия сигнала синхронизации для композитных и S-Video сигналов не поддерживается. 4 — Модули Удлинения USB по ЛВС USB-EXT-DM приобретаются отдельно. Ознакомьтесь с параметрами USB-EXT-DM для получения более полной информации. Доступные модели DM-TX-201-S Передатчик DigitalMedia 8G™ Fiber, модель 201 Принадлежности в комплекте PW-2407WU Внешний блок питания 24 В постоянного тока, 0,75А, универсальный (1 шт) Доступные принадлежности CRESFIBER8G-NP Многомодовый оптоволоконный кабель CresFiber ® 8G, 50/125 x4 волокна, пожаронебезопасный CRESFIBER8G-P Многомодовый оптоволоконный кабель CresFiber ® 8G, 50/125 x4 волокна, пожаробезопасный CRESFIBER-CONN-SC50UM-12 Разъем для многомодового оптоволоконного кабеля CresFiber ® 8G, SC 50 мкм, 12 штук CRESFIBER-TK Набор для оконцовывания CresFiber ® 8G (AFL Telecommunications ® ) CRESFIBER-SINGLE-SC-P Одиночный оптоволоконный кабель CresFiber ® в сборе, 50/125, SC, пожаробезопасный, Серия CBL сертифицированные интерфейсные кабели Crestron ® Серия MP-WP Точка настенного подключения для презентационных систем Серия MPI-WP Точка настенного подключения для презентационных систем – Европейская версия USB-EXT-DM Удлиннитель USB по ЛВС с маршрутизацией
